番の州高架橋（ＪＲ本四備讃線）
| No. | 香川35 |
|---|---|
| 県名 | 香川県 |
| 市町村 | 坂出市 |
| 事業化(着工) | 昭和48年度 |
| 竣工 | 昭和63年4月 |
| Google Map |
|
| 地理院地図 | |

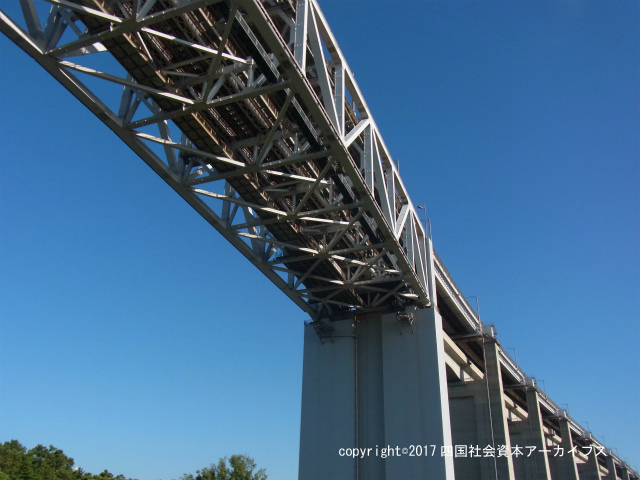

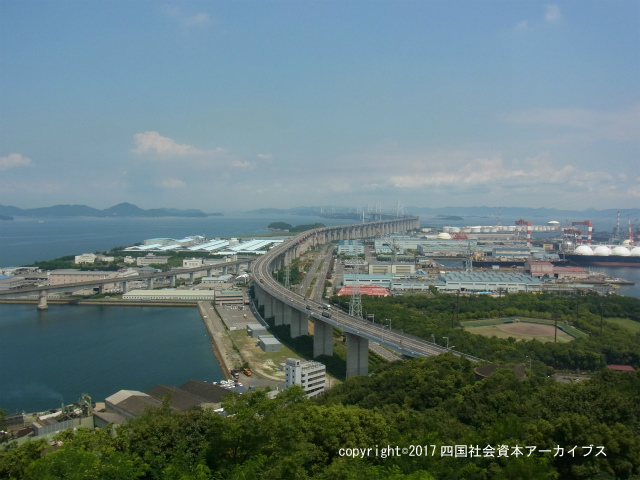

| 概要 | 番の州高架橋は、南備讃瀬戸大橋の四国側アンカレイジ7Ａを起点とする延長約2,940ｍの高架橋である。最初の480ｍは、3径間連続鋼トラス橋（150ｍ＋180ｍ＋150ｍ）、そこから先は3～5径間連続の高架橋で、上段は道路用の鋼連続箱桁橋、下段は鉄道用のPC連続箱桁橋である。番の州高架橋は、南備讃瀬戸大橋に接続しており、また番の州が埋め立て地の地盤が海面上3ｍ程度と低い平地であることから、構造物の地上高が非常に高くなっている。 |
| 情報源 | 本州四国連絡橋史編さん委員会編「本州四国連絡橋公団三十年史 」（本州四国連絡橋公団、2000年）、369頁 本州四国連絡橋公団編「瀬戸大橋工事誌」（海洋架橋調査会、1998年）、15頁、18頁、569頁 本州四国連絡橋公団編「瀬戸大橋技術誌」（本州四国連絡橋公団、1989年）、13頁 本州四国連絡橋史編さん委員会編「本州四国連絡橋架橋のあゆみ」（海洋架橋調査会、1985年）、251頁 |
| 情報源の種類 | 工事史、事業誌、記念誌 |
| キーワード | 瀬戸大橋 番の州高架橋 |
| 関連情報 | アンカレイジとは、ケーブルを固定している橋台のことである。 トラス橋とは桁部分にトラス構造（三角形を基本にして組んだ構造）を使った橋である。 |
