穴吹川橋梁（ＪＲ徳島線）
| No. | 徳島22 |
|---|---|
| 県名 | 徳島県 |
| 市町村 | 美馬市 |
| 事業化(着工) | 記載なし |
| 竣工 | 大正3年3月 |
| Google Map |
|
| 地理院地図 | |
| 概要 | 穴吹川橋梁は、穴吹川に架設されたプレートガーダ上路橋で、大正3年3月の徳島線の全通により供用開始された。穴吹川橋梁は9本の橋脚を建て、全長134.26ｍで、地形上から緩いカーブを画く構造となり、全国でも珍しい遺構である。橋台は重力式レンガ積みで、橋脚は円形で立ちが高いので、1：24の勾配を設けて下部を太くしている。橋座部にはコンクリートの補強が見られ、橋脚9本のうち5本に柱脚の補強が確認できる。 |
| 情報源 | 徳島県教育委員会編「徳島県の近代化遺産」（徳島県教育委員会、2006年）、104頁 |
| 情報源の種類 | その他文献等 |
| キーワード | 穴吹川橋梁 徳島線 穴吹川 プレートガーダ上路橋 |
| 関連情報 | プレートガーダとは鋼板や形鋼を組み合わせてＩ形断面とした桁で、線路が橋桁の上方にある橋を上路橋という。 |

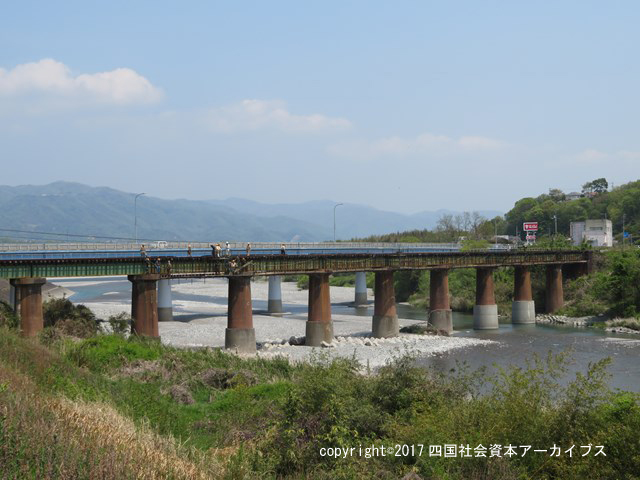

| 参考画像 | |
| 原資料PDF |
「徳島006 徳島県の近代化遺産.pdf」を表示する |
